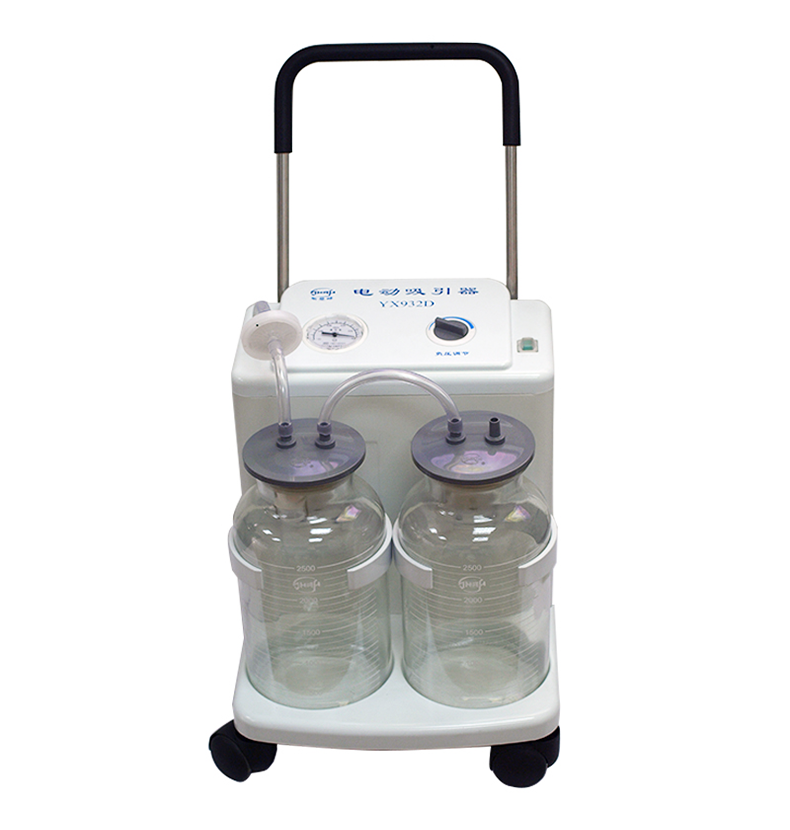

電動吸引器的原理和使用電動吸引器主要由真空泵、負壓瓶及電氣回路組成。真空泵由電機驅動，電機由控制電路控制(早期真空泵泵體易吸入污液造成電機損壞，現在不少型號電動吸引器都采取防進液措施。在使用中真空泵一般不會損壞)，相對而言電路故障較多。
電動吸引器電氣回路由電源、電機、控制三部分組成。接通電源，閉合電源開關S1，220V市電經熔斷器(FU)分別為交流電機M和降壓變壓器T供電。降壓變壓器T次級輸出22V交流電壓，經整流橋UR整流、電容C1濾波后輸出約24V直流電壓為控制電路供電。使用時按壓操作面板上按鈕S2或腳踩開關S4，繼電器K2、K3得電吸合，常開接點K2-1閉合(自保)，K3-1閉合(接通電機電源)，電機M啟動帶動真空泵運轉。同時24V直流電壓經繼電器K1的常閉接點K1—1，繼電器K2的常開接點K2-1(自保前經S2或S4)，電位器RP、電阻R3向電容C2充電。C2電壓逐步升高，當達到單結晶體管VT的峰點電壓時，VT導通，繼電器K1吸合(K1—1斷開、K1—2接通)，繼電器K2、K3斷電釋放，電動機M停轉。由于K1—2接通，電容C2被短接而快速放電，VT截止，為下一次啟動作好準備。
電磁閥YV和按鈕S3組成負壓使用電路。負壓瓶內形成負壓后，需要使用時點動閉合按鈕S3，電磁閥YV得電吸合，接通負壓瓶內負壓，完成對患者相關部位的吸引工作。
電位器RP、電阻R3與電容C2組成定時電路，控制真空泵運轉時間。改變電位器RP的阻值就改變了電容C2的充電時間，從而達到改變真空泵運轉時間的目的。一般真空泵運轉時間調節控制在1分鐘左右。
使用事項：
1．電動吸引器必須使用帶有保護接地(PE)的220V三線電源供電。
2．一般情況下不允許污液流入后級貯液瓶，每次使用后應及時排空，清冼前級貯液瓶。后級貯液瓶可作為吸引輔助瓶，防止污液進入泵體損壞機器。如果手術中一次吸引量較大，允許部分污液進入后級貯液瓶，但應及時排空。
3．電動吸引器相關氣路中的瓶塞、軟管及連接口要經常檢查，保證連接緊固無漏氣，橡膠制品無老化破損。發現隱患應及時處理。
4．電動吸引器的使用應以醫務人員為主，如果確需其他陪護人操作時，須在醫務人員的指導下，嚴格按使用操作規程進行。
在使用電動吸引器時，不要忘了查看注意事項，以免發生問題。
